Türkiyede Güneş Haritası
 |
| Türkiye güneş enerjisi haritası |
Ülkemiz, coğrafi konumu nedeniyle sahip olduğu güneş enerjisi potansiyeli açısından birçok ülkeye göre şanslı durumdadır. Devlet Meteoroloji İşleri Genel Müdürlüğünde (DMİ) mevcut bulunan 1966-1982 yıllarında ölçülen güneşlenme süresi ve ışınım şiddeti verilerinden yararlanarak EİE tarafından yapılan çalışmaya göre Türkiye'nin ortalama yıllık toplam güneşlenme süresi 2640 saat (günlük toplam 7,2 saat), ortalama toplam ışınım şiddeti 1311 kWh/m²-yıl (günlük toplam 3,6 kWh/m²) olduğu tespit edilmiştir. Aylara göre Türkiye güneş enerji potansiyeli ve güneşlenme süresi değerleri ise:
Güneş enerjisinden; su ısıtmada, konut ısıtmada, pişirmede, kurutmada, soğutmada ve elektrik enerji eldesinde faydalanılır.
Güneş enerjisinin kullanılabilmesi için toplanması gereklidir. Bu toplama işlemi ısıl (güneş kolektörleri) ve elektriksel (fotovoltaikler) olmak üzere iki değişik yol ile yapılır.
Güneş panelleri, güneş ışığını direkt olarak elektriğe çevirirler. PV (photovoltaic) hücreler, güneş ışığını emdiği zaman, elektronlar bulundukları atomlardan ayrılarak madde içinde serbest kalırlar ve böylece bir elektrik akımı oluşur. Gelen enerjinin ancak 1/6 oranında bir kısmı elektrik enerjisine dönüşebilir.
| AYLAR |
AYLIK TOPLAM GÜNEŞ ENERJİSİ
|
GÜNEŞLENME SÜRESİ | |
| (Kcal/cm2-ay) | (kWh/m2-ay) | (Saat/ay) | |
| OCAK | 4,45 | 51,75 | 103 |
| ŞUBAT | 5,44 | 63,27 | 115 |
| MART | 8,31 | 96,65 | 165 |
| NİSAN | 10,51 | 122,23 | 197 |
| MAYIS | 13,23 | 153,86 | 273 |
| HAZİRAN | 14,51 | 168,75 | 325 |
| TEMMUZ | 15,08 | 175,38 | 365 |
| AĞUSTOS | 13,62 | 158,4 | 343 |
| EYLÜL | 10,6 | 123,28 | 280 |
| EKİM | 7,73 | 89,9 | 214 |
| KASIM | 5,23 | 60,82 | 157 |
| ARALIK | 4,03 | 46,87 | 103 |
| TOPLAM | 112,74 | 1311 | 2640 |
| ORTALAMA | 308,0 cal/cm2-gün | 3,6 kWh/m2-gün | 7,2 saat/gün |
Güneş enerjisinden; su ısıtmada, konut ısıtmada, pişirmede, kurutmada, soğutmada ve elektrik enerji eldesinde faydalanılır.
Güneş enerjisinin kullanılabilmesi için toplanması gereklidir. Bu toplama işlemi ısıl (güneş kolektörleri) ve elektriksel (fotovoltaikler) olmak üzere iki değişik yol ile yapılır.
Güneş panelleri, güneş ışığını direkt olarak elektriğe çevirirler. PV (photovoltaic) hücreler, güneş ışığını emdiği zaman, elektronlar bulundukları atomlardan ayrılarak madde içinde serbest kalırlar ve böylece bir elektrik akımı oluşur. Gelen enerjinin ancak 1/6 oranında bir kısmı elektrik enerjisine dönüşebilir.
| BÖLGE |
TOPLAM GÜNEŞ ENERJİSİ
(kWh/m2-yıl)
|
GÜNEŞLENME SÜRESİ (Saat/yıl)
|
| G.DOĞU ANADOLU |
1460
|
2993
|
| AKDENİZ |
1390
|
2956
|
| DOĞU ANADOLU |
1365
|
2664
|
| İÇ ANADOLU |
1314
|
2628
|
| EGE |
1304
|
2738
|
| MARMARA |
1168
|
2409
|
| KARADENİZ |
1120
|
1971
|
GÜNEŞ IŞINLARI
Güneş enerjisi, güneşin çekirdeğinde yer alan füzyon süreci ile açığa çıkan ışıma enerjisidir, güneşteki hidrojen gazının helyuma dönüşmesi şeklindeki füzyon sürecinden kaynaklanır. Bu enerjinin dünyaya gelen küçük bir bölümü dahi, insanlığın mevcut enerji tüketiminden kat kat fazladır. Güneş enerjisinden yararlanma konusundaki çalışmalar özellikle 1970'lerden sonra hız kazanmış, güneş enerjisi sistemleri teknolojik olarak ilerleme ve maliyet bakımından düşme göstermiş, güneş enerjisi çevresel olarak temiz bir enerji kaynağı olarak kendini kabul ettirmiştir.
Güneşten Gelen Işınımın Dağılımı
- Dünya ile Güneş arasındaki mesafe 150 milyon km'dir.
- Dünya'ya güneşten gelen enerji, Dünya'da bir yılda kullanılan enerjinin 20 bin katıdır.
- Güneş, 5 milyar yıl sonra tükenecektir.
Güneş ışınımının tamamı yeryüzeyine ulaşmaz, %30 kadarı dünya atmosferi tarafından geriye yansıtılır.
Güneş ışınımının %50'si atmosferi geçerek dünya yüzeyine ulaşır. Bu enerji ile Dünya'nın sıcaklığı yükselir ve yeryüzünde yaşam mümkün olur. Rüzgar hareketlerine ve okyanus dalgalanmalarına da bu ısınma neden olur.
Güneşten gelen ışınımının %20'si atmosfer ve bulutlarda tutulur.
Yeryüzeyine gelen güneş ışınımının %1'den azı bitkiler tarafından fotosentez olayında kullanılır. Bitkiler, fotosentez sırasında güneş ışığıyla birlikte karbondioksit ve su kullanarak, oksijen ve şeker üretirler. Fotosentez, yeryüzünde bitkisel yaşamın kaynağıdır.
Dünya'ya gelen bütün güneş ışınımı, sonunda ısıya dönüşür ve uzaya geri verilir.
Düşük Sıcaklık Sitemleri
Düzlemsel Güneş Kollektörleri: Güneş enerjisini toplayan ve bir akışkana ısı olarak aktaran çeşitli tür ve biçimlerdeki aygıtlardır. En çok evlerde sıcak su ısıtma amacıyla kullanılmaktadır. Ulaştıkları sıcaklık 70°C civarındadır. Düzlemsel güneş kollektörleri, üstten alta doğru, camdan yapılan üst örtü, cam ile absorban plaka arasında yeterince boşluk, metal veya plastik absorban plaka, arka ve yan yalıtım ve bu bölümleri içine alan bir kasadan oluşmuştur. Absorban plakanın yüzeyi genellikte koyu renkte olup bazen seçiciliği artıran bir madde ile kaplanır. Kollektörler, yörenin enlemine bağlı olarak güneşi maksimum alacak şekilde, sabit bir açıyla yerleştirilirler. Güneş kollektörlü sistemler tabii dolaşımlı ve pompalı olmak üzere ikiye ayrılır. Bu sistemler evlerin yanında, yüzme havuzları ve sanayi tesisleri için de sıcak su sağlanmasında kullanılır. Bu konudaki Ar-Ge çalışmaları sürmekle birlikte, bu sistemler tamamen ticari ortama girmiş durumdadırlar. Dünya genelinde kurulu bulunan güneş kollektörü alanı 30 milyon m2' nin üzerindedir. En fazla güneş kollektörü bulunan ülkeler arasında ABD, Japonya, Avustralya İsrail ve Yunanistan yer almaktadır. Türkiye, 7,5 milyon m² kurulu kollektör alanı ile dünyanın önde gelen ülkelerinden biri konumundadır.
Vakumlu Güneş Kollektörleri: Bu sistemlerde, vakumlu cam borular ve gerekirse absorban yüzeyine gelen enerjiyi artırmak için metal ya da cam yansıtıcılar kullanılır. Bunların çıkışları daha yüksek sıcaklıkta olduğu için (100-120°C), düzlemsel kollektörlerin kullanıldığı yerlerde ve ayrıca yiyecek dondurma, bina soğutma gibi daha geniş bir yelpazede kullanılabilirler.
Güneş Havuzları:Yaklaşık 5-6 metre derinlikteki suyla kaplı havuzun siyah renkli zemini, güneş ışınımını yakalayarak 90°C sıcaklıkta sıcak su eldesinde kullanılır. Havuzdaki ısının dağılımı suya eklenen tuz konsantrasyonu ile düzenlenir, tuz konsantrasyonu en üstten alta doğru artar. Böylece en üstte soğuk su yüzeyi bulunsa bile havuzun alt kısmında doymuş tuz konsantrasyonu bulunan bölgede sıcaklık yüksek olur. Bu sıcak su bir eşanjöre pompalanarak ısı olarak yararlanılabileceği gibi Rankin çevrimi ile elektrik üretiminde de kullanılabilinir. Güneş havuzları konusunda en fazla İsrail'de çalışma ve uygulama yapılmıştır. Bu ülkede 150 kW gücünde 5 MW gücünde iki sistemin yanında Avustralya'da 15 kW ve ABD'de 400 kW gücünde güneş havuzları bulunmaktadır.
Güneş Bacaları: Bu yöntemde güneşin ısı etkisinden dolayı oluşan hava hareketinden yararlanılarak elektrik üretilir. Güneşe maruz bırakılan şeffaf malzemeyle kaplı bir yapının içindeki toprak ve hava, çevre sıcaklığından daha çok ısınacaktır. Isınan hava yükseleceği için, çatı eğimli yapılıp, hava akışı çok yüksek bir bacaya yönlendirilrse baca içinde 15 m/sn hızda hava akışı-rüzgar oluşacaktır. Baca girişine yerleştirilecek yatay rüzgar türbini bu rüzgarı elektriğe çevirecektir. Bir tesisin gücü 30-100 MW arasında olabilir.Deneysel bir kaç sistem dışında uygulaması yoktur.
Su Arıtma Sistemleri: Bu sistemler esas olarak sığ bir havuzdan ibarettir. Havuzun üzerine eğimli şeffaf-cam yüzeyler kapatılır. Havuzda buharlaşan su bu kapaklar üzerinde yoğunlaşarak toplanırlar. Bu tür sistemler, temiz su kaynağının bulunmadığı bazı yerleşim yerlerinde yıllardır kullanılmaktadır. Su arıtma havuzları üzerinde yapılan Ar-Ge çalışmaları ilk yatırım ve işletme maliyetlerinin azaltılmasına ve verimin artırılmasına yöneliktir.
Güneş Mimarisi: Bina yapı ve tasarımında yapılan değişikliklerle ısıtma, aydınlatma ve soğutma gerçekleştirilir. Pasif olarak doğal ısı transfer mekaniz-masıyla güneş enerjisi toplanır, depolanır ve dağıtılır. Ayrıca güneş kollektörleri, güneş pilleri vb. aktif ekipmanlar da yararlanılabilir.
Ürün Kurutma ve Seralar: Güneş enerjisinin tarım alanındaki uygulamala-rıdır. Bu tür sistemler ilkel pasif yapıda olabileceği gibi, hava hareketini sağlayan aktif bile-şenler de içerebilir. Bu sistemler dünyada kırsal yörelerde sınırlı bir biçimde kullanılmaktadırlar.
.jpg)
Güneş Ocakları: Çanak şeklinde ya da kutu şeklinde, içi yansıtıcı maddelerle kaplanmış güneş ocaklarında odakta ısı toplanarak yemek pişirmede kullanılır. Bu yöntem, Hindistan, Çin gibi bir kaç ülkede yaygın olarak kullanılmaktadır.
Yoğunlaştırıcı Sistemler
Güneş enerjisi uygulamalarında düzlemsel güneş kollektör sistemlerinin yanı sıra daha yüksek sıcaklıklara ulaşmak için yoğunlaştırıcı kollektör sistemleri kullanılmaktadır. Düzlemsel güneş kollektörleri için kullanılan kavram ve tarifler, yoğunlaştırıcı kollektörler için de geçerlidir. Bununla birlikte yoğunlaştıcı kollektör teknolojisinin daha karmaşık olması nedeniyle, yeni tariflerin yapılması gereklidir.
Kollektörlerde güneş enerjisinin düştüğü net alana "açıklık alanı" ve güneş enerjisinin yutularak ısı enerjisine dönüştürüldüğü yüzeye "alıcı yüzey" denir. Düzlemsel güneş kollektörlerinde açıklık alanı ile alıcı yüzey alanı birbirine eşittir. Yoğunlaştırıcı kollektörlerde ise güneş enerjisi, alıcı yüzeye gelmeden önce optik olarak yoğunlaştırıldığı için alıcı yüzey, açıklık alanından daha küçük olmaktadır.
Güneş enerjisini yoğunlaştıran kollektörlerde en önemli kavramlardan biri "yoğunlaştırma oranı" dır. Yoğunlaştırma oranı; açıklık alanının alıcı yüzey alanına oranı şeklinde tarif edilir. Yoğunlaştırma oranı, iki boyutlu yoğunlaştırıcılarda (parabolik oluk) 300, üç boyutlu yoğunlaştırıcılarda (parabolik çanak) 40000 mertebesindedir.
Bu tür kollektörlerde güneş enerjisi, yansıtıcı veya ışın kırıcı yüzeyler yardımı ile doğrusal ya da noktasal olarak yoğunlaştırılabilir.
Doğrusal Yoğunlaştırıcılar
Parabolik oluk kollektörler, doğrusal yoğunlaştırma yapan ve kesiti parabolik olan dizilerden oluşur. Oluğun iç kısmındaki yansıtıcı yüzeyler, güneş enerjisini paraboliğin odağında yer alan ve boydan boya uzanan siyah bir absorban boruya yansıtır.
Orta derecede sıcaklık isteyen uygulamalarda kullanılan bu sistemlerde, güneş enerjisi bir doğru üzerinde yoğunlaştırılacağından tek boyutlu hareket ile güneşi izlemek yeterlidir.
.jpg)
Noktasal Yoğunlaştırıcılar
İki boyutta güneşi izleyip noktasal yoğunlaştırma yapan ve daha yüksek sıcaklıklara ulaşan bu tür sistemler, parabolik çanak ve merkezi alıcı olmak üzere iki gruba ayrılır.
Parabolik çanak kollektörler iki eksende güneşi takip ederek sürekli olarak güneşi odak noktasına yoğunlaştırırlar.
.jpg)
Merkezi alıcı sistemde, tek tek odaklama yapan ve heliostat adı verilen düzlemsel aynalardan oluşan bir alan, güneş enerjisini, bir kule üzerine monte edilmiş ve alıcı denilen ısı eşanjörüne yansıtır. Heliostatlar bilgisayar tarafından kontrol edilerek, alıcının devamlı güneş alması sağlanır.
.jpg)
Yogunlaştırıcı Sistemler ile Elektirik Üretimi
Bugüne kadar güneş enerjisi ile elektrik üretiminde başlıca iki sistem kullanılmıştır. Birincisi, güneş enerjisini direkt olarak elektrik enerjisine dönüştüren fotovoltaik sistemlerdir. Fakat geçen 20 yıl içerisinde fotovoltaik sistem uygulamalarının artışına rağmen, teknolojisinin karmaşıklığı ve maliyetinin yüksek oluşu, geniş çapta elektrik üretimi için yetersiz olduğunu ortaya çıkarmıştır. İkinci seçenek ise, güneş enerjisinin yoğunlaştırıcı sistemler kullanılarak odaklanması sonucunda elde edilen kızgın buhardan, konvansiyonel yöntemlerle elektrik üretimidir.
Güneş termal güç santralleri, birincil enerji kaynağı olarak güneş enerjisini kullanan elektrik üretim sistemleridir. Bu sistemler temelde aynı yöntemle çalışmakla birlikte, güneş enerjisini toplama yöntemleri, yani kullanılan kollektörler bakımından farklılık gösterirler. Toplama elemanı olarak parabolik oluk kollektörlerin kullanıldığı güç santrallerinde, çalışma sıvısı kollektörlerin odaklarına yerleştirilmiş olan absorban boru içerisinde dolaştırılır. Daha sonra, ısınan bu sıvıdan eşanjörler yardımı ile kızgın buhar elde edilir. Parabolik çanak kollektörler kullanılan sistemlerde de ya aynı yöntem kullanılır ya da merkeze yerleştirilen bir motor (Stirling) yardımı ile direkt olarak elektrik üretilir. Merkezi alıcılı sistemlerde ise, güneş ışınları düzlemsel aynalar (heliostat) yardımı ile alıcı denilen ısı eşanjörüne yansıtılır. Alıcıda ısıtılan çalışma sıvısından konvansiyonel yollarla elektrik elde edilir.
Güneş Termal Güç Santrallerinin Tasarım İlkeleri
Güneş termal güç santrallerinin tasarımında dikkate alınması gereken en önemli parametreler şunlardır;
- Bölge seçimi
- Güneş enerjisi ve iklim değerlendirmesi
- Parametrelerin optimizasyonu
- Bölge Seçimi
- Santralın tesis edileceği ideal bölge seçilirken aşağıdaki kriterler göz önünde bulundurulmalıdır.
-Yıllık yağış miktarının düşük olması,
-Bulutsuz ve sissiz bir atmosfere sahip olması,
-Hava kirliliğin olmaması,
-Ormanlık ve ağaçlık bölgelerden uzak olması,
-Rüzgar hızının düşük olması.
-Güneş Enerjisi ve iklim Değerlendirmesi
-Santralın tesis edileceği bölgenin, yılda en az 2000 saat güneşlenme süresine ve metrekare başına yıllık l500 kWh'lık bir güneş enerjisi değerine sahip olması gereklidir. Ayrıca, 4 saatlik güneşlenme süresine sahip gün sayısının 150 den az olmaması gereklidir. Yukarıdaki şartları sağlayan bir bölgede santral tasarımı için aşağıdaki çalışmaların yapılması gerekir.
Uzun Dönem Performans Değerlendirmesi
Yoğunlaştırıcı kollektörlerin uzun dönem performans değerlendirmesi için saatlik direkt güneş enerjisi değerleri kullanılır. Bu değerler ölçümlerden elde edilemediği zaman, bir model yardımı ile günlük toplam güneş enerjisi değerlerinden elde edilmelidir. Coğrafi bölge ve kollektör seçiminin yapılmasında uzun dönem yıllık güneş enerjisi değerlerinden faydalanılır. Bu değerler aynı zamanda ekonomik analiz için de gereklidir.
İzleme Modülünün Seçimi
Doğrusal yoğunlaştırıcı kollektörler, Kuzey-Güney veya Doğu-Batı doğrultusunda yerleştirilebilir. Yön seçilirken, maksimum güneş enerjisinin hangi doğrultuda alındığı göz önünde bulundurularak yerleştirme yapılır. Genelde Kuzey-Güney doğrultusunda yerleştirmekle en iyi sonuç elde edilir.
Parametrelerinin Optimizasyonu
Doğrusal yoğunlaştırma yapan ve ısı transfer akışkanı olarak termal yağ kullanılan sistemlerde çalışma parametrelerinin optimizasyonu için aşağıdaki kriterler dikkate alınmalıdır.
Isı Transfer Yağının Seçimi : Güneş termal güç santralinin verimli çalışması büyük ölçüde, uygun ısı transfer akışkanının seçimine bağlıdır. Bu akışkanın dolaştığı sistem parçaları, 0 øC ile 300 øC arasında değişen sıcaklık dalgalanmalarına maruz kalırlar. Bu nedenle güç santrallerinde kullanılan ısı transfer akışkanında aşağıdaki özellikler aranır.
-Yüksek yanma noktası (500 °C'ın üstünde)
-Düşük buharlaşma basıncı
-Düşük sıcaklıklarda yüksek akışkanlık
-Yüksek yoğunluk
-Yüksek sıcaklıklarda ( 300 °C) sürekli çalışabilme
-Bu kriterlerin hepsini sağlayan bir yağda ayrıca 0 oC ve 300 oC arasında basınç düşmesinin minimum olması gerekir.
Basınç Düşmesi
İşletme basıncı; santralın önemli çalışma parametrelerinden biridir. İşletme basıncının maksimum ve minimum değerleri, işletme sıcaklığının maksimum ve minimum değerleri ile sınırlanır. Bu basıncın alt limiti ısı transfer akışkanının buharlaşmasını engelleyecek bir değerde olmalıdır.
Boru Boyutlandırması
Sistemdeki sıvının sirkülasyonu için kullanılan boru şebekesi, absorban borulardan ve esnek hortumlardan oluşur. Kollektörlerdeki absorban borular sabittir. Fakat kollektörler arasındaki bağlantıyı sağlayan esnek hortumlar hareketli olduğu için uygun olarak boyutlandırılması önem taşır. Boruların çapının arttırılması, akışkan hızını ve basıncını düşürür. Hızın düşmesi ile artan ısı kayıpları maliyeti olumsuz yönde etkiler. Bunun için boru çapı belirlenirken, sistem basınç düşüşünün minimum olmasına ve çalışma basıncının işletme maliyetini minimum seviyeye getirmesine dikkat edilmelidir.
Kapasite Seçimi
Kollektör giriş ve çıkış sıcaklıkları arasındaki fark maksimum olmalıdır. Bu durumu sağlamak için:
-Isı transfer akışkanı, güneş tarlasından aldığı enerjiyi mümkün olduğunca buhar üretim sistemine bırakıp, minumum sıcaklıkta geri dönmelidir.
-Isı değiştirgeci, buhar üreteci gibi ekipmanların verimliliği arttırılmalıdır.
Korozyon
Sistemin ısı kayıplarını minimum seviyeye getirirken prosesin olduğu kısımlar ve kollektörler korozyondan korunmalıdır. Örneğin ekipman içinde yoğunlaşmasına izin verilen buharın, ısı değiştirgecinde ıslak buhar korozyonuna neden olmaması için, süper ısıtıcılarda kızgın buhar haline getirilir.
Parabolik Kollektörlerle Elektrik Üretimi
Parabolik oluk kollektörlü güç santralleri, güneş tarlası, buhar ve elektrik üretim sistemlerinden oluşur. Bu santrallerde proses ısısı için, doğrusal yoğunlaştırma yapılarak, güneş enerjisinden 300 øC'nin üzerinde sıcaklık elde edilir ve ısı transfer akışkanı olarak yüksek sıcaklıklara dayanıklı termal yağ kullanılır.
Güneş tarlası; bağımsız üniteler şeklinde birbirine paralel bağlanmış parabolik oluk kollektör gruplarından oluşan alandır. Bu üniteler, gelen güneş enerjisini 4 mm kalınlığında ve yüksek yansıtma oranına (% 94) sahip aynalar vasıtasıyla, odakta bulunan alıcı boru üzerine yansıtırlar. Parabolik oluk kollektörler grupları yatay eksen boyunca dönmelerini engellemeyen metal yapılarla desteklenmiştir. Sistemde aynaların güneşi izlemesini sağlayan bir sensör bulunur.
Isı toplama elemanı; cam tüp, yüzeyi yaklaşık % 97 lik bir absorbtiviteye sahip çelik alıcı boru ve cam-metal birleştiricilerden oluşur. Alıcı boru üzerinde meydana gelen yüksek sıcaklık nedeniyle oluşan ısı kayıplarını azaltmak için, cam tüp ile alıcı boru arasındaki hava vakumlanmıştır. Bu boşluk basıncı yaklaşık 0.1 atm dir. Isıya dayanıklı cam tüp, yüksek bir geçirgenliğe ve radyasyon kayıplarını en aza indirgemek için antireflektif bir yapıya sahiptir. Sıcaklık nedeniyle meydana gelen genleşmelerin etkilerini gidermek için körüklü cam-metal birleştiriciler kullanılmaktadır.
Güneş tarlası kontrol sistemi; genel kontrol sistemi ve her kollektör grubunda bulunan lokal kontrol ünitelerinden oluşur. Genel kontrol sistemi güneşlenme durumunu izler ve buna göre sistemi tamamen ya da kısmen açar ya da kapatır. Bu işlem, lokal kontrol üniteleriyle iletişim içinde yapılır. Lokal kontrol üniteleri, her kollektör grubunu ayrı ayrı kontrol ederek güneşin takip edilmesini sağlarlar.
Buhar üretim sistemi; ön ısıtma, buhar üretimi ve süper ısıtma bölümlerinden oluşur. Bu bölümlerden geçirilerek 371oC ve 100 bar basınca yükseltilen buhar, elektrik üretimi için türbine gönderilir. ?retimden sonra yeterince soğumayan buhar, yeni bir çevrime gönderilmeden, yeniden aynı sıcaklığa kadar ısıtılır ve tekrar türbine gönderilir. Bu ikinci çevrimden sonra artık soğuyan buhar, sıkıştırılıp sıvı hale getirildikten sonra yeni bir çevrime gönderilir.
Güneş enerjili güç santrallerinde, güneş enerjisinin yetersiz kaldığı durumlarda, kesintisiz elektrik üretimini sağlamak için ilave ısıtıcılar kullanılır. Petrolle ya da doğal gazla çalışan ilave ısıtıcılar, aynı sıcaklık ve basınçta buhar üretirler. Şekilde gelen güneş enerjisinin elektriğe dönüştürülmesi ve kaçaklar görülmektedir.
.jpg)
Parabolik Oluk Elektrik Santrallarında Elektrik Verimi
Dünyadaki Uygulamaları
Parabolik oluk kollektörlü sistemler konusunda faaliyet gösteren LUZ İnternational (ABD), dünyada güneş enerjisiyle üretilen toplam elektriğin % 92'sini gerçekleştirmektedir. Bu şirket, 1984 yılında başlattığı çalışmalar ile günümüze kadar 9 güç santralini (SEGS: Solar Electric Generating System) işletmeye sokmuş olup 4 santral ise proje safhasındadır.
80 MW gücündeki SEGS-9, 1990 yılında Harper Gölü'nde inşa edilen santralların ikincisi olup, inşa edilmesi ve devreye sokulması 8.5 ay gibi kısa bir sürede tamamlanmıştır. SEGS-8 ve SEGS-9'dan sonra 1994 yılına kadar inşa edilecek olan 4 santral da işletmeye alındığında, 1 milyon insanın elektrik enerjisi ihtiyacını karşılayacak ve toplam 680 MW'lık bir enerji üretilecektir.
SEGS teknolojisi, güneş enerjisini birincil enerji kaynağı olarak kullanan Rankin çevrimli buhar türbin sistemine dayanır. Güneş Santralı, parabolik oluk kollektör gruplarından (Solar Collecting Assemblies-SCA) meydana gelmiştir. Güneşi iki boyutlu olarak takip eden ve yansıtıcı yüzeyleri vasıtasıyla güneş ışınlarını odaklayarak çelik boru üzerinde yoğunlaştıran kollektörler, kolonlar üzerine kurulmuş olup, esnek hortumlarla birbirine bağlanmışlardır. Verimi arttırmak ve ısı kayıplarını en düşük seviyeye getirmek için, absorban olarak kullanılan ve özel bir madde ile kaplı olan bu çelik boru, içi vakumlanmış cam bir tüp içine yerleştirilmiştir. Boruların içinden geçirilen ısı transfer akışkanı (sentetik yağ), 380oC civarına kadar ısıtılır ve sistem boyunca dolaştırılarak türbin jeneratörü için gerekli olan buhar üretilir.
.jpg)
SEGS Güneş Santralinin Blok Şeması
Güneş enerjisinin yetersiz olduğu zamanlarda, kesintisiz enerji üretimini sağlamak için, doğal gazlı ısıtıcı sistem kullanılmaktadır. Güneş enerjisinin yeterli, yetersiz veya hiç olmama durumuna göre sistem üç değişik şekilde çalışır.
Güneş enerjinin yeterli olduğu durumlarda, ısı transfer akışkanı doğrudan güneş tarlasından geçer. Yetersiz veya hiç olmama durumlarında ise doğal gazlı ısıtıcılarla desteklenir veya tamamen bu ısıtıcılar devreye sokulur. Her iki enerji kaynağının da kullanıldığı durumda, hem güneş enerjisinden hem doğal gazdan yararlanabilmek için by-pass valfıaçık bırakılır. Bu durumda güneş tarlasında ısınan sıvı, destek ısıtıcılar yardımı ile çalışma sıcaklığına ulaşıncaya kadar ısıtılır.
SEGS Santrallerinin Ekonomisi
ABD'de yürütülen SEGS projelerinin toplam kurulu gücü 680 MW ve toplam yatırım maliyeti 2 milyar dolardır. Bu maliyetin 1 milyar dolarlık kısmı çalışır durumdaki 8 santral için harcanmıştır. Her biri büyük bir yatırım olan bu santraller, özel şirketler tarafından finanse edilmiştir.
80 MW gücündeki bütün santraller, yaz ayları boyunca ilave güce ihtiyaç duyan Güney Kaliforniya Edison ve San Diego Gaz ve Elektrik Şirketleri tarafından finanse edilmektedir.
Petrolle çalışan 80 MW gücünde bir güç santralı ile, yatırım maliyeti bundan üç kat daha pahalı olan eşdeğer bir SEGS santralı arasında enerji üretim maliyeti açısından bir karşılaştırma yapılmıştır.
Bu karşılaştırmaya göre, ham petrolün varil fiyatının 20 ABD $'ı olduğu düşünüldüğünde, SEGS santrali % 30 daha pahalı olmaktadır. Ham petrol fiyatının 30 ABD $'ı olduğu varsayıldığında, maliyetler arasındaki fark % 10'a düşmektedir. Karşılaştırma için 240 MW'lık santrallar gözönüne alınır ve ham petrol fiyatının 20 ABD $'ı olduğu varsayılırsa, SEGS santralının üretim maliyetinin, petrolle çalışan santralin üretim maliyetinden sadece % 10 daha pahalı olduğu görülür. Ham petrol fiyatının 30 ABD $'ı olduğu varsayılırsa, güneş santrali elektrik üretim maliyeti açısından petrollü santrallere göre avantajlı duruma geçmektedir.
Parabolik Çanak Kollektörler
Parabolik çanak kollektörler, yüzeylerine gelen güneş radrasyonunu noktasal olarak odaklarında yoğunlaştırırlar.Bu kollektörlerin yüzeyleri de parabolik oluk kollektörlerin yüzeyleri gibi yansıtıcı aynalarla kaplanmıştır. Gelen güneş enerjisi bu aynalar vasıtası ile odaktaki Stirling motoru üzerine yoğunlaştırılır. Stirling motoru ısı enerjisini elektrik jeneratörü için gerekli olan mekanik enerjiye dönüştürür.
Elektrik üretiminden başka, bu kollektörler buhar ya da sıcak hava üretimi için de kullanılır.
Parabolik çanak kollektörler ile elde edilen elektrik, diğer yöntemlerle elektrik üreten santrallere destek amacıyla ve maden ocakları, radar istasyonları ya da uzak köylerin elektrik ihtiyacının karşılanmasında kullanılır. Ayrıca, endüstride buhar üretimi, yer altı enjeksiyonu, petrol çıkartılması gibi işlemler için kullanılır.
Bu santraller, küçük modüllerden oluştuğu için enerji ihtiyacı duyulan yerlerin yakınında ve ihtiyaç duyulan kapasitede tesis edilebilirler. Günümüzde uygulamaları aşağıda verilmiştir.
Günümüzde henüz ekonomik olmayan parabolik çanak ve parabolik oluk kollektörlü sistemlerin araştırma ve geliştirme çalışmaları sürdürülmektedir. Bu çalışmalarda amaç, birim alan maliyetini düşürmek ve verimini artırmaktır.
Merkezi Alıcı Güç Santralleri
Güneş enerjisini yoğunlaştırarak elektrik üreten diğer bir uygulama da merkezi alıcı güç santralleridir. Bu santrallerde güneş enerjisi, heliostat denen aynalar yardımı ile bir kule üzerine yerleştirilmiş olan alıcıya yansıtılır. Bu yolla 1000øC'nin üzerinde sıcaklık elde edilir. Heliostatlar, merkezi bir bilgisayar yardımı ile güneşi takip ederek güneş enerjisini kule üzerindeki alıcıya yansıtırlar.
Alıcıda ısıtılan akışkan, buhar jeneratörüne gönderilerek buhar üretilir. Bu buhar, buhar türbininden geçirilerek elektrik üretilir. Bu çevrimden sonra buhar, kondansatörde soğutma suyu çevrimi ile soğutulur ve tekrar buhar jeneratorüne döner. Isı transfer akışkanı buhar jeneratöründen geçtikten sonra alıcıya gönderilir.
Dünyadaki Uygulamaları
SOTEL ve Alman DLR şirketleri merkezi yoğunlaştırma ile elektrik üretiminin uygulanabilirliğini ve teknolojisini araştırmak için bir araya gelerek PHOEBUS grubunu oluşturmuşlardır. Bu amaçla, Avrupa,Japonya ve ABD de 6 adet santral inşa edilmiştir. Bu grubun çalışmaları merkezi yoğunlaştırıcı santraller için bir temel oluşturur.
Günümüze kadar tesis edilmiş olan merkezi alıcı sistemlerin işletilmesi sonucunda, büyük sorunlar ortaya çıkmıştır. Bu sistemlerden 2'si ekonomik olmadığından parçalara ayrılarak ve 3 taneside kapatılarak proje çalışmalarına son verilmiştir. Dünyada mevcut merkezi alıcı sistemlerin özellikleri aşağıdaki tabloda verilmiştir.
Teknoloji Türü
|
Sistem Verimi %
|
Maks. Çıkış Sıcaklığı oC
|
İlk Yatırım Maliyeti $
|
Enerji maliyeti
| ||
Elekt.
|
Isı
|
Elekt. $/kWh
|
Isı $/kWh
| |||
Düzlemsel Koll.
|
-
|
50-70
|
80
|
250-1000
|
-
|
0.0013-0.004
|
Parabolik Oluk
|
14
|
46
|
380
|
2800 kWe
|
0.15
|
0.0053
|
Parabolik Çanak
|
24
|
79
|
700
|
5000 kWe
|
0.28
|
-
|
Merkezi Alıcı
|
15
|
46
|
600-700
|
3000 kWe
|
0.16
|
0.004
|
Tek Kristal Silisyum
|
12
|
-
|
-
|
6000 kWe
|
0.29
|
-
|
Çok Kristal Silisyum
|
10
|
-
|
-
|
6000 kWe
|
0.29
|
-
|
Tek İnce Film
|
4
|
-
|
-
|
5000 kWe
|
0.25
|
-
|
Çoklu İnce Film
|
7
|
-
|
-
|
5000 kWe
|
0.24
|
-
|
Güneş Enerjisi Teknolojileri ve Özellikleri
Güneş Pili Sistemleri
Güneş pilleri, elektrik enerjisinin gerekli olduğu her uygulamada kullanılabilir. Güneş pili modülleri uygulamaya bağlı olarak, akümülatörler, invertörler, akü şarj denetim aygıtları ve çeşitli elektronik destek devreleri ile birlikte kullanılarak bir günes pili sistemi (fotovoltaik sistem) oluştururlar. Bu sistemler, özellikle yerleşim yerlerinden uzak, elektrik şebekesi olmayan yörelerde, jeneratöre yakıt taşımanın zor ve pahalı olduğu durumlarda kullanılırlar. Bunun dışında dizel jeneratörler ya da başka güç sistemleri ile birlikte karma olarak kullanılmaları da mümkündür.
Bu sistemlerde yeterli sayıda güneş pili modülü, enerji kaynağı olarak kullanılır. Güneşin yetersiz olduğu zamanlarda ya da özellikle gece süresince kullanılmak üzere genellikle sistemde akümülatör bulundurulur. Güneş pili modülleri gün boyunca elektrik enerjisi üreterek bunu akümülatörde depolar, yüke gerekli olan enerji akümülatörden alınır. Akünün aşırı şarj ve deşarj olarak zarar görmesini engellemek için kullanılan denetim birimi ise akünün durumuna göre, ya güneş pillerinden gelen akımı ya da yükün çektiği akımı keser. Şebeke uyumlu alternatif akım elektriğinin gerekli olduğu uygulamalarda, sisteme bir invertör eklenerek akümülatördeki DC gerilim, 220 V, 50 Hz.lik sinüs dalgasına dönüştürülür. Benzer şekilde, uygulamanın şekline göre çeşitli destek elektronik devreler sisteme katılabilir. Bazı sistemlerde, güneş pillerinin maksimum güç noktasında çalışmasını sağlayan maksimum güç noktası izleyici cihazı bulunur. Aşağıda şebekeden bağımsız bir güneş pili enerji sisteminin şeması verilmektedir.
Şebeke bağlantılı güneş pili sistemleri yüksek güçte-satral boyutunda sistemler şeklinde olabileceği gibi daha çok görülen uygulaması binalarda küçük güçlü kullanım şeklindedir. Bu sistemlerde örneğin bir konutun elektrik gereksinimi karşılanırken, üretilen fazla enerji elektrik şebekesine satılır, yeterli enerjinin üretilmediği durumlarda ise şebekeden enerji alınır. Böyle bir sistemde enerji depolaması yapmaya gerek yoktur, yalnızca üretilen DC elektriğin, AC elektriğe çevrilmesi ve şebeke uyumlu olması yeterlidir.
Güneş pili sistemlerinin şebekeden bağımsız (stand-alone) olarak kullanıldığı tipik uygulama alanları aşağıda sıralanmıştır.
- Haberleşme istasyonları, kırsal radyo, telsiz ve telefon sistemleri
- Petrol boru hatlarının katodik koruması
- Metal yapıların (köprüler, kuleler vb) korozyondan koruması
- Elektrik ve su dağıtım sistemlerinde yapılan telemetrik ölçümler, hava gözlem istasyonları
- Bina içi ya da dışı aydınlatma
- Dağevleri ya da yerleşim yerlerinden uzaktaki evlerde TV, radyo, buzdolabı gibi elektrikli aygıtların çalıştırılması
- Tarımsal sulama ya da ev kullanımı amacıyla su pompajı
- Orman gözetleme kuleleri
- Deniz fenerleri
- İlk yardım, alarm ve güvenlik sistemleri
- Deprem ve hava gözlem istasyonları
- İlaç ve aşı soğutma
Dünyada Kullanım
UYGULAMA ÖRNEKLERİ

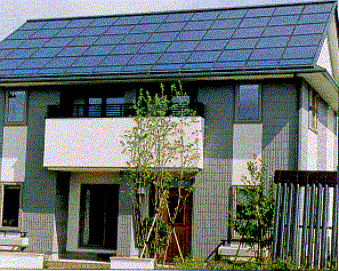

Çatısı Güneş Pili Kaplı Ev
Güneş Pilleri ile Sokak Aydınlatması
Güneş Pilleri ile Bahçe Aydınlatması
Güneş Pillerinin Karayollarında Kullanımı
Şebekeye Elektrik Veren Güneş Pili (PV) Sistemi
Güneş Pili Projelendirilmesi
Güneş pili sistemlerinin projelendirilmesi büyük önem taşımaktadır. Konu az bilindiğinden, gerekli literatürlerin az oluşundan teknik altyapısı bulunan kişilerde dahi projelendirmede güçlük yaşadıkları görülmektedir. Sistem oldukça basittir. Ancak bazı temelleri kavramak gerekir.
Dünya yüzeyine düşen güneş enerjisi , güneşin en tepede olduğu zamanda, bulutsuz temiz bir günde ve 25 C sıcaklıkta 1.000 Wpeak /m2 olarak ölçülmüştür. Dünya yüzeyine düşen bu enerjinin, kullanılabilir elektrik enerjisine dönüştürülmesi, güneş pilleriyle mümkündür. Verimleri bugünkü teknoloji ile % 15 civarındadır. Dolayısıyla 1 m2 alandan yaklaşık yukarıda belirtilen şartlar doğrultusunda 150 Wpeak üretmek mümkündür.
Ancak güneşin daha az olduğu kış dönemlerinde veya bulutlu olduğu dönemlerde, dünyaya düşen radyasyon miktarı azalır. Dolayısıyla üretilen enerji azalır.Aynı şekilde kuzey yarımküre için, güneşi, kuzey bölgelerine göre daha fazla gören güney bölgelerinde üretilen elektrik enerjisi miktarı artış gösterecektir.
Bu noktada, meteoroloji istasyonlarının yılar boyunca yaptığı güneş radyasyonu verileri dikkate alınarak bölgelerin güneş haritası çıkarılmıştır. Güneş radyasyonu, sadece enlemle bağıntılı olmayıp, bölgenin yüksekliği, coğrafi yapısıyla hatta hava kirliliğiyle bile bağlantılı olduğu gözlemlenmiştir.
Türkiye için yaz ve kış sezonu ortalaması güneşlenme süresi 3.5 saat olarak çıkartılmıştır. Güneşlenme süresi, bir tam gün içinde 1000 W/m2 değerini alabileceğimiz toplam saat miktarını vermektedir. Dolayısıyla, bir günde tüm meteorolojik veriler doğrultusunda, senelik gün ortalaması bir metrekare için 3.500 W/m2/gün olabilmektedir. Bu değer kışın 2.000 W/m2/gün bile altına inebileceği gibi, yaz mevsimlerinde bölgeye bağlı olarak 5.500 W/m2/gün, hatta üstü olabilmektedir. Burada güneş pillerinin, güneşe belirli bir açıyla yönlendirilmesi gereği unutulmamalıdır. Güneş pillerinin verimi % 15 olduğundan, Türkiye ortalaması 3.500 W/m2/gün faydalanabilir elektrik enerjisi üretimi günde 525 W/m2 olacaktır.
Çok kaba bir hesapla günde 5.000 Wh tüketimi olan ortalama bir evin ihtiyacı, 5.000/525 = yaklaşık 10 m2 ile karşılanabilecektir. Ancak burada unutulmaması gereken kışın güneş radyasyon değerinin 2.000 W/m2/gün değerine düşebildiği, yazın 5.500 W/m2 değerine yükselebildiğidir. Dolayısıyla aynı mantıkla kışın 2.000 W/m2 x % 15 = 300 W/m2/gün veya 5.000 W/m2 / 300 W/m2= yaklaşık 17 m2 güneş pili gerekirken, aynı enerji için yazın 6 m2 yeterli olabilmektedir. Ardaki bu fark yaz ve kış aylarında, güneş pillerinin güneşe bakış açılarının değiştirilmesi ya da güneşi takip eden tracker sistemlerle azaltılabilir.
Bir enerji ihtiyacının güneş pilleri ile karşılanması ile ilgili yapılacak dizayn kriterleri;
Dünya yüzeyine düşen güneş enerjisi , güneşin en tepede olduğu zamanda, bulutsuz temiz bir günde ve 25 C sıcaklıkta 1.000 Wpeak /m2 olarak ölçülmüştür. Dünya yüzeyine düşen bu enerjinin, kullanılabilir elektrik enerjisine dönüştürülmesi, güneş pilleriyle mümkündür. Verimleri bugünkü teknoloji ile % 15 civarındadır. Dolayısıyla 1 m2 alandan yaklaşık yukarıda belirtilen şartlar doğrultusunda 150 Wpeak üretmek mümkündür.
Ancak güneşin daha az olduğu kış dönemlerinde veya bulutlu olduğu dönemlerde, dünyaya düşen radyasyon miktarı azalır. Dolayısıyla üretilen enerji azalır.Aynı şekilde kuzey yarımküre için, güneşi, kuzey bölgelerine göre daha fazla gören güney bölgelerinde üretilen elektrik enerjisi miktarı artış gösterecektir.
Bu noktada, meteoroloji istasyonlarının yılar boyunca yaptığı güneş radyasyonu verileri dikkate alınarak bölgelerin güneş haritası çıkarılmıştır. Güneş radyasyonu, sadece enlemle bağıntılı olmayıp, bölgenin yüksekliği, coğrafi yapısıyla hatta hava kirliliğiyle bile bağlantılı olduğu gözlemlenmiştir.
Türkiye için yaz ve kış sezonu ortalaması güneşlenme süresi 3.5 saat olarak çıkartılmıştır. Güneşlenme süresi, bir tam gün içinde 1000 W/m2 değerini alabileceğimiz toplam saat miktarını vermektedir. Dolayısıyla, bir günde tüm meteorolojik veriler doğrultusunda, senelik gün ortalaması bir metrekare için 3.500 W/m2/gün olabilmektedir. Bu değer kışın 2.000 W/m2/gün bile altına inebileceği gibi, yaz mevsimlerinde bölgeye bağlı olarak 5.500 W/m2/gün, hatta üstü olabilmektedir. Burada güneş pillerinin, güneşe belirli bir açıyla yönlendirilmesi gereği unutulmamalıdır. Güneş pillerinin verimi % 15 olduğundan, Türkiye ortalaması 3.500 W/m2/gün faydalanabilir elektrik enerjisi üretimi günde 525 W/m2 olacaktır.
Çok kaba bir hesapla günde 5.000 Wh tüketimi olan ortalama bir evin ihtiyacı, 5.000/525 = yaklaşık 10 m2 ile karşılanabilecektir. Ancak burada unutulmaması gereken kışın güneş radyasyon değerinin 2.000 W/m2/gün değerine düşebildiği, yazın 5.500 W/m2 değerine yükselebildiğidir. Dolayısıyla aynı mantıkla kışın 2.000 W/m2 x % 15 = 300 W/m2/gün veya 5.000 W/m2 / 300 W/m2= yaklaşık 17 m2 güneş pili gerekirken, aynı enerji için yazın 6 m2 yeterli olabilmektedir. Ardaki bu fark yaz ve kış aylarında, güneş pillerinin güneşe bakış açılarının değiştirilmesi ya da güneşi takip eden tracker sistemlerle azaltılabilir.
Bir enerji ihtiyacının güneş pilleri ile karşılanması ile ilgili yapılacak dizayn kriterleri;
- Haftalık enerji tüketimini tespit edin.
- Bulduğunuz değeri 7 ye bölün
- Bu değer, güneş pillerinin asgari enerji üretim değeridir.
- Bulunduğunuz noktanın radyasyon verilerine göre , Yazın / Kışın veya Tüm sene kullanıma göre sistemi yukarıda değerlere göre hesap edin, boyutlandırın
- İhtiyacınız 220 V. Veya 380 V. ise Inverter kullanmak zorundasınız. İyi bir inverter kaybı % 90 dir. Kötüsünün verimi % 50. Dolayısıyla bulduğunuz, güneş pili m2 değerini seçeceğiniz inverter'e göre en az 0,9 ?a bölün.
- Diğer kablolama ve sistem kayıpları için, sisteme bağlı olarak bulduğunuz değeri ortalama 0,90- 0,95'e bölün.
- Bulduğunuz değer, güneş pilleri sisteminin gereken m2 sini verecektir.
- Örneğin Siemens Solar SP 75 modülleri 75 Wp üretip, yaklaşık 0,50 m2 net yüzey alanı kaplamaktadır.
- Güneş pili sistemi yardımcı ekipmanlarını, şarj kontrolörü, akü kapasitesini vs gibi sistemleri projelendirin.
